Der NA-Schutz ist die zentrale Sicherheitseinrichtung jeder Photovoltaikanlage: Er überwacht Spannung und Frequenz im öffentlichen Stromnetz und trennt die Anlage vom Netz, sobald die Netzparameter aus dem zulässigen Bereich laufen. Bei den Schnellstufen für Überspannung und Überfrequenz muss das innerhalb von höchstens 200 Millisekunden geschehen. Für Anlagen mit mehr als 30 kVA Scheinleistung ist ein externer, zentraler NA-Schutz nach VDE-AR-N 4105 vorgeschrieben, verbindlich über die technischen Anschlussbedingungen (TAB) des Netzbetreibers. Bei Anlagen bis einschließlich 30 kVA übernimmt diese Aufgabe in der Regel der im Wechselrichter integrierte Schutz. Die Kosten für einen externen NA-Schutz hängen von Anlagengröße, Kuppelschalter und Einbauaufwand ab; ein Angebot vom Elektrofachbetrieb schafft Klarheit.
Mit der neuen Anwendungsregel VDE-AR-N 4105:2026-03, die seit 1. März 2026 gilt, ändern sich zudem Details für Kleinsterzeugungsanlagen wie Balkonkraftwerke. Dieser Ratgeber erklärt die Funktion des NA-Schutzes, die Pflicht nach VDE-AR-N 4105, die Unterschiede zwischen interner und externer Lösung sowie die technischen Anforderungen und Kosten.
Zusammenfassung: NA-Schutz bei Photovoltaikanlagen
- Funktion: Der NA-Schutz überwacht Spannung und Frequenz und trennt die PV-Anlage bei Abweichungen vom Netz, bei den Schnellstufen U>> und f>> innerhalb von höchstens 200 Millisekunden
- Pflichtgrenze: Ein externer, zentraler NA-Schutz ist bei mehr als 30 kVA Gesamtscheinleistung vorgeschrieben
- Kosten: Sie hängen von Anlagengröße, Kuppelschalter und Einbauaufwand ab, ein Angebot vom Elektrofachbetrieb schafft Klarheit
- Neue Norm: Die VDE-AR-N 4105:2026-03 gilt ab dem 1. März 2026 und betrifft auch Kleinsterzeugungsanlagen bis 800 VA
- Installation: Der Einbau ist ausschließlich durch einen eingetragenen Elektrofachbetrieb zulässig
Was ist ein NA-Schutz? Definition und Grundprinzip
Netz- und Anlagenschutz kurz erklärt
Der NA-Schutz, ausgeschrieben Netz- und Anlagenschutz, ist eine Schutzeinrichtung an der Schnittstelle zwischen einer Eigenerzeugungsanlage und dem öffentlichen Stromnetz. Seine Aufgabe ist fest in der VDE-AR-N 4105 und den Anwendungsregeln des Verbands der Elektrotechnik (VDE) verankert. Er beobachtet die Netzqualität permanent und sorgt dafür, dass die eigene Anlage nur dann einspeist, wenn das Netz stabil läuft.
Technisch handelt es sich um ein Überwachungsrelais mit definierten Grenzwerten. Wird ein Grenzwert überschritten oder unterschritten, gibt das Relais ein Abschaltsignal an die Wechselrichter beziehungsweise an einen Kuppelschalter. Die Anlage ist damit innerhalb kürzester Zeit vom Netz getrennt.
Wofür die Schutzeinrichtung im Stromnetz sorgt
Die Schutzeinrichtung erfüllt zwei Aufgaben gleichzeitig. Erstens schützt sie das öffentliche Netz: Fiele eine größere Zahl von PV-Anlagen nicht kontrolliert aus oder speiste bei einem Netzausfall weiter, könnte das die Netzstabilität gefährden. Zweitens schützt der NA-Schutz die eigene Anlage und vor allem Menschen. Arbeitet beispielsweise ein Techniker an einer freigeschalteten Leitung, darf keine Photovoltaikanlage rückwärts einspeisen und die Leitung unter Spannung setzen. Genau dieses Szenario, das sogenannte ungewollte Inselnetz, verhindert die Schutzeinrichtung zuverlässig.
Wie funktioniert der NA-Schutz in der PV-Anlage?
Überwachung von Spannung und Frequenz
Der NA-Schutz einer PV-Anlage misst fortlaufend die Netzspannung und die Netzfrequenz am Einspeisepunkt. Beide Größen müssen innerhalb fester Toleranzfenster liegen. Die Netzfrequenz in Deutschland beträgt nominal 50 Hz, die Schutzeinrichtung reagiert bereits bei kleinen, anhaltenden Abweichungen. Zusätzlich überwachen moderne Geräte Sprünge der Netzimpedanz und Phasenwinkel, um ein Inselnetz auch dann zu erkennen, wenn Spannung und Frequenz zufällig im Toleranzband bleiben.
Überschreitet ein Messwert den Grenzbereich, löst der NA-Schutz die Trennung aus. Erst wenn die Netzparameter wieder über eine definierte Zeit stabil im Normbereich liegen, darf die Anlage wieder zuschalten.
Abschaltzeit von 200 ms und Frequenzgrenzen von 47,5 bis 51,5 Hz
Laut Prüfbericht NA-Schutz in Anhang F der VDE-AR-N 4105 darf die Abschaltzeit, also die Auslösezeit des NA-Schutzes zuzüglich der Eigenzeit des Kuppelschalters, für die Schnellstufen U>> und f>> 200 Millisekunden nicht überschreiten. Die Schnellstufe f>> liegt bei 52,6 Hz, die Schnellstufe U>> beim 1,15- beziehungsweise 1,25-Fachen der Nennspannung. Die automatische Abschaltung ist außerdem zwingend vorgeschrieben, sobald die Netzfrequenz unter 47,5 Hz fällt oder 51,5 Hz übersteigt. Für diese Frequenzstufen und für den Spannungssteigerungsschutz U>, der einen gleitenden 10-Minuten-Mittelwert auswertet, gelten längere Auslösezeiten.
| Parameter | Grenzwert | Reaktion des NA-Schutzes |
|---|---|---|
| Netzfrequenz unterer Grenzwert (f<) | unter 47,5 Hz | Abschaltung mit längerer Auslösezeit als bei den Schnellstufen |
| Netzfrequenz oberer Grenzwert (f>) | über 51,5 Hz | Abschaltung mit längerer Auslösezeit als bei den Schnellstufen |
| Schnellstufe Überfrequenz (f>>) | 52,6 Hz | Schnellabschaltung |
| Schnellstufe Überspannung (U>>) | 1,15- bzw. 1,25-fache Nennspannung | Schnellabschaltung |
| Spannungssteigerungsschutz (U>) | gleitender 10-Minuten-Mittelwert | Abschaltung mit längerer Auslösezeit als bei den Schnellstufen |
| Maximale Abschaltzeit der Schnellstufen U>> und f>> | 200 Millisekunden inklusive Eigenzeit des Kuppelschalters | Trennung über Kuppelschalter oder Wechselrichter |
| Wiederzuschaltung | Netzparameter stabil im Normbereich | Zeitverzögerte automatische Wiederzuschaltung |
NA-Schutz-Pflicht: Ab wann ist er vorgeschrieben?
Wer eine Photovoltaikanlage mit mehr als 30 kVA Gesamtscheinleistung ohne externen, zentralen NA-Schutz betreibt, erhält keine Netzanschlusszusage beziehungsweise riskiert die Stilllegung durch den Netzbetreiber. Die Pflicht gilt auch beim Repowering, wenn die Anlagenleistung nachträglich über die Grenze wächst.
Zentraler NA-Schutz: ab wann Pflicht? Die 30-kVA-Grenze
Ein zentraler, externer NA-Schutz ist bei einer Gesamtscheinleistung von mehr als 30 kVA vorgeschrieben, wie VDE FNN zur VDE-AR-N 4105:2026-03 festhält. Entscheidend ist die Summe der Scheinleistung aller Wechselrichter am Netzanschlusspunkt, nicht die Modulleistung in Kilowatt-Peak. Mehrere kleine Wechselrichter können die Grenze also gemeinsam überschreiten.
Bis einschließlich 30 kVA reicht der im Wechselrichter integrierte Schutz aus, sofern dieser nach der aktuellen Anwendungsregel zertifiziert ist. Private Dachanlagen mit 5 bis 15 kWp benötigen daher in der Regel kein separates Gerät. Gewerbliche Dachanlagen und Freiflächenanlagen liegen dagegen häufig oberhalb der Grenze.
NA-Schutz nach VDE-AR-N 4105: Die Norm im Überblick
Die maßgebliche Anwendungsregel ist die VDE-AR-N 4105, oft kurz als VDE 4105 bezeichnet. Sie regelt die technischen Mindestanforderungen für den Anschluss und den Parallelbetrieb von Erzeugungsanlagen am Niederspannungsnetz. Für den NA-Schutz nach VDE-AR-N 4105 definiert die Norm unter anderem die Grenzwerte für Spannung und Frequenz, die Abschaltzeiten und die Anforderungen an die Zertifizierung.
Ergänzend greifen die technischen Anschlussbedingungen des jeweiligen Netzbetreibers, die im Einzelfall strenger ausfallen können. Die DIN VDE Normen bilden dabei den normativen Rahmen, den Fachbetriebe bei Planung und Abnahme anwenden müssen.
Neu ab 1. März 2026: VDE-AR-N 4105:2026-03 und NA-Schutz beim Balkonkraftwerk
Die neue Anwendungsregel VDE-AR-N 4105:2026-03 gilt seit 1. März 2026, wie die Clearingstelle EEG|KWKG mitteilt und sie als derzeit gültige Fassung führt. Bis zum 1. März 2027 darf noch die Fassung von November 2018 angewendet werden. Die neue Fassung aktualisiert die Anforderungen an Erzeugungsanlagen am Niederspannungsnetz und regelt unter anderem den vereinfachten Anschluss von Kleinsterzeugungsanlagen bis 800 VA.
Für den NA-Schutz beim Balkonkraftwerk bedeutet das: Ein externes Gerät ist auch 2026 nicht erforderlich, der im Mikrowechselrichter integrierte Schutz genügt. Wer ein Balkonkraftwerk mit 800 Watt betreibt, muss die Anlage dennoch korrekt registrieren. Die Schritte dazu erklärt der Ratgeber zum Thema Balkonkraftwerk anmelden. Die neue Norm vereinfacht den Prozess, ersetzt aber nicht die Meldepflicht.
Interner vs. externer NA-Schutz: Der Unterschied

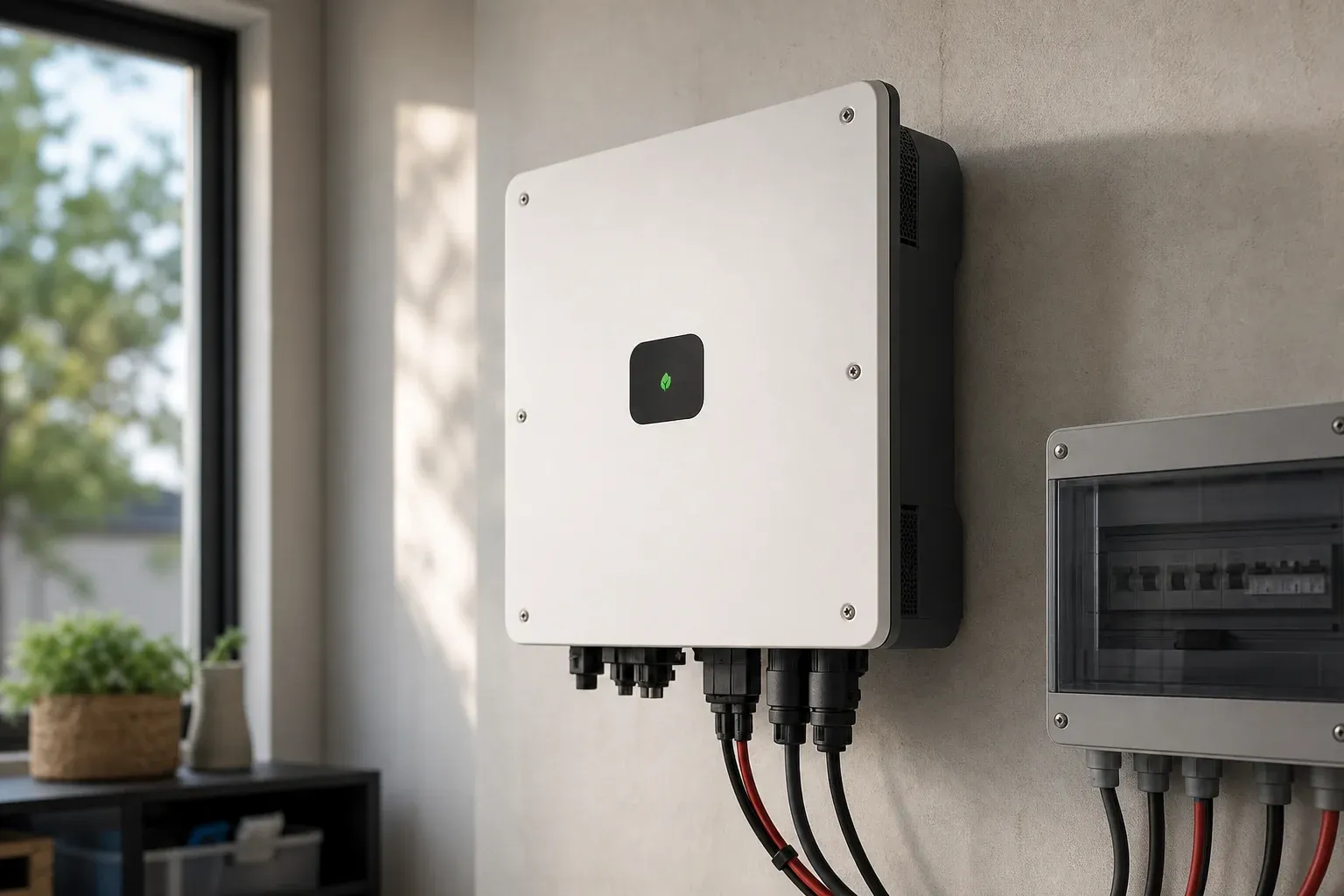

Integrierter NA-Schutz im Wechselrichter
Ein Wechselrichter mit NA-Schutz führt die Überwachungsfunktion direkt im Gerät mit. Moderne Geräte namhafter Hersteller sind ab Werk nach VDE-AR-N 4105 zertifiziert und erfüllen die Anforderungen für Anlagen bis einschließlich 30 kVA. Der Vorteil liegt auf der Hand: Es entstehen keine Zusatzkosten, kein zusätzlicher Verdrahtungsaufwand und kein Platzbedarf im Zählerschrank.
Der Nachteil zeigt sich bei größeren Anlagen mit mehreren Wechselrichtern. Jeder Wechselrichter überwacht das Netz für sich, eine zentrale, fehlersichere Trennung aller Einspeisepunkte fehlt. Genau deshalb verlangt die Norm oberhalb von 30 kVA eine externe Lösung.
Externer, zentraler NA-Schutz mit Ein-Fehler-Sicherheit
Der externe NA-Schutz ist ein separates, zentrales Überwachungsgerät, das alle Wechselrichter einer Anlage gemeinsam kontrolliert. Kernanforderung ist die Ein-Fehler-Sicherheit: Auch wenn eine Komponente ausfällt, muss die Trennung vom Netz noch funktionieren. Das wird durch redundante Ausführung und eine Auslösekette über einen oder mehrere Kuppelschalter erreicht.
Interner NA-Schutz (bis einschließlich 30 kVA)
- Keine Zusatzkosten, da im Wechselrichter integriert
- Kein zusätzlicher Platzbedarf im Zählerschrank
- Werkseitig nach VDE-AR-N 4105 zertifiziert
- Ausreichend für private Dachanlagen und Balkonkraftwerke
Externer NA-Schutz (Pflicht über 30 kVA)
- Zusätzliche Kosten für Gerät, Kuppelschalter und Einbau
- Erfordert Kuppelschalter und Verdrahtung durch den Fachbetrieb
- Regelmäßige Funktionsprüfung empfohlen
- Bietet dafür Ein-Fehler-Sicherheit und zentrale Überwachung
Technische Anforderungen: Relais, Kuppelschalter und Wechselrichter
Kuppelschalter beim NA-Schutz: Funktion und Anforderungen
Der Kuppelschalter beim NA-Schutz ist das ausführende Element der Trennung. Während das Überwachungsrelais misst und entscheidet, öffnet der Kuppelschalter physisch die Verbindung zwischen Anlage und Netz. Für die Ein-Fehler-Sicherheit werden häufig zwei in Reihe geschaltete Schütze eingesetzt, sodass auch beim Verschweißen eines Schützkontakts die zweite Trennstelle greift.
Die Schütze müssen für die volle Einspeiseleistung ausgelegt sein und eine definierte Schalthäufigkeit aushalten. Der Fachbetrieb dimensioniert sie anhand der Anlagenscheinleistung und der Vorgaben des Netzbetreibers.

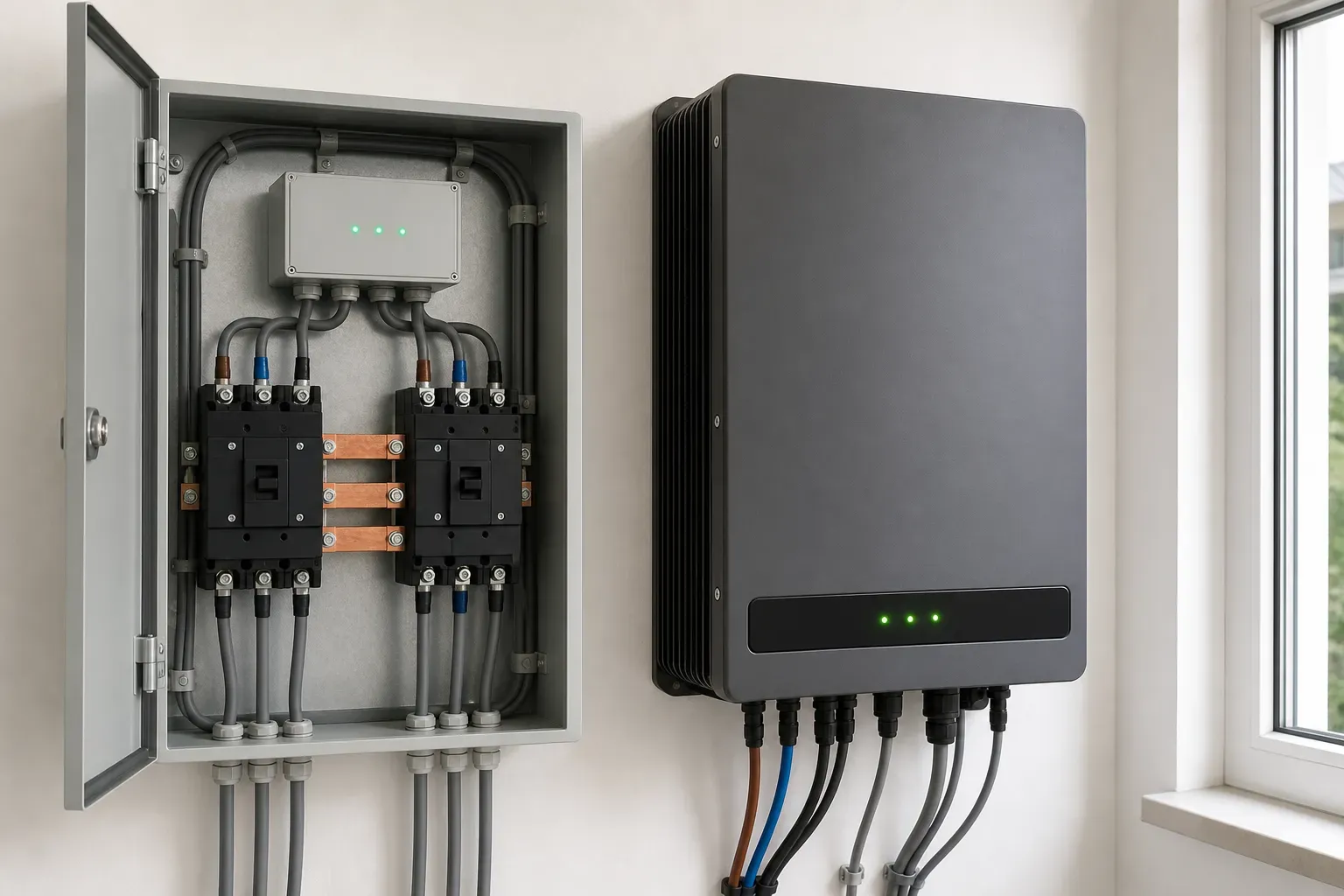

Relais, Kuppelschalter und Wechselrichter in der Praxis
Ein typischer NA-Schutz Schaltplan folgt einer klaren Kette: Das Überwachungsrelais misst am Netzanschlusspunkt, seine Meldekontakte führen auf die Kuppelschalter, und die Kuppelschalter trennen die Wechselrichter vom Netz. Zusätzlich erhalten viele Wechselrichter ein direktes Abschaltsignal über eine Steuerleitung, damit sie vor dem mechanischen Öffnen der Schütze die Einspeisung elektronisch stoppen.
Der Schaltplan einer PV-Anlage mit zentralem NA-Schutz gehört zur Abnahmedokumentation und wird dem Netzbetreiber vorgelegt. Für die praktische Umsetzung gilt dieselbe Sorgfalt wie beim Balkonkraftwerk anschließen: saubere Klemmstellen, dokumentierte Messwerte und geprüfte Schutzfunktionen.
Messung am Netzanschlusspunkt
Das Überwachungsrelais erfasst Spannung und Frequenz fortlaufend und vergleicht sie mit den Grenzwerten.
Grenzwertverletzung erkannt
Bei Abweichungen, etwa einer Frequenz unter 47,5 Hz oder über 51,5 Hz, wird das Abschaltsignal ausgelöst.
Kuppelschalter öffnet
Die Schütze trennen die Wechselrichter physisch vom Netz, bei den Schnellstufen U>> und f>> dauert die gesamte Sequenz maximal 200 Millisekunden.
Anlage netzgetrennt
Erst bei stabilen Netzparametern erfolgt die zeitverzögerte automatische Wiederzuschaltung.
Installation nur durch den Elektrofachbetrieb
Der Einbau eines externen NA-Schutzes ist keine Aufgabe für die Eigenmontage. Eingriffe in die Niederspannungsinstallation dürfen laut § 13 Niederspannungsanschlussverordnung außer durch den Netzbetreiber nur durch einen Elektrofachbetrieb erfolgen, der in ein Installateurverzeichnis eines Netzbetreibers eingetragen ist. Nach dem Einbau folgt die Inbetriebnahmemeldung samt Nachweis der Schutzfunktionen.
Die technischen Anforderungen und Normen können sich weiterentwickeln. Die Angaben in diesem Artikel beziehen sich auf den Stand Oktober 2026. Verbindlich sind stets die aktuelle VDE-AR-N 4105 und die technischen Anschlussbedingungen des zuständigen Netzbetreibers, die vor der Planung angefragt werden sollten.
Was kostet ein NA-Schutz im Jahr 2026?
Kostenrahmen: Gerät, Kuppelschalter und Einbau
Eine belastbare Pauschale für einen externen NA-Schutz gibt es nicht. Die Kosten hängen von Anlagengröße, Kuppelschalter und Einbauaufwand ab, deshalb sollte vor der Planung ein Angebot vom Elektrofachbetrieb eingeholt werden. Weniger Aufwand verursachen in der Regel kompakte, vormontierte Lösungen für Anlagen knapp über der 30-kVA-Grenze. Mehr Aufwand verursachen Projekte mit mehreren Wechselrichtern, aufwendiger Verdrahtung oder der Nachrüstung in bestehende Schaltschränke.
Welche Faktoren den Preis beeinflussen
| Kostenfaktor | Einfluss auf den Preis |
|---|---|
| Anlagenscheinleistung | Höhere Leistung erfordert größer dimensionierte Schütze |
| Anzahl der Wechselrichter | Mehr Geräte bedeuten mehr Verdrahtungs- und Programmieraufwand |
| Nachrüstung oder Neubau | Bei Neuinstallation lässt sich der NA-Schutz günstig mitplanen |
| Platz im Zählerschrank | Enge Platzverhältnisse erhöhen den Montageaufwand |
| Vorgaben des Netzbetreibers | Strengere Anschlussbedingungen können Zusatzkomponenten erfordern |
Wer ohnehin eine größere Erzeugungsanlage plant, etwa ein Solar-Carport mit höherer Leistung, sollte den NA-Schutz direkt im Angebot des Fachbetriebs positionieren. Eine nachträgliche Nachrüstung kostet erfahrungsgemäß mehr als die Integration in die Erstinstallation.
Der NA-Schutz lässt sich am günstigsten realisieren, wenn er zusammen mit der PV-Installation oder einer ohnehin geplanten Zählerschrank-Modernisierung erfolgt. Mehrere Angebote eingetragener Fachbetriebe einzuholen, lohnt sich gerade bei gewerblichen Anlagen mit mehreren Wechselrichtern.
Häufige Fehler und Missverständnisse rund um den NA-Schutz
Wer eine bestehende Anlage erweitert und dabei die Gesamtscheinleistung über 30 kVA hebt, muss einen externen NA-Schutz nachrüsten. Wird das übersehen, verletzt der Betrieb die Anschlussbedingungen, und der Netzbetreiber kann die Abschaltung der Anlage anordnen.
Ein weitverbreitetes Missverständnis betrifft die Bemessungsgrundlage: Maßgeblich ist die Scheinleistung der Wechselrichter in kVA, nicht die Modulleistung in kWp. Eine Anlage mit 35 kWp und einem auf 30 kVA abgeregelten Wechselrichter überschreitet die Grenze daher nicht, während eine 28-kWp-Anlage mit 32 kVA Wechselrichterleistung bereits darüber liegt.
Zweiter Irrtum: Auch kleine Anlagen brauchen einen funktionierenden Schutz, nur eben keinen externen. Der im Wechselrichter integrierte NA-Schutz muss nach VDE 4105 zertifiziert sein, bei sehr alten Wechselrichtern fehlt dieser Nachweis mitunter. Drittes Missverständnis: Die Wiederzuschaltung nach einer Abschaltung erfolgt nicht beliebig schnell, sondern erst nach einer definierten Stabilitätsphase des Netzes. Häufige Abschaltungen deuten auf Netzprobleme am Anschlusspunkt hin und gehören in die Prüfung durch den Fachbetrieb.
Fazit: NA-Schutz früh einplanen und Kosten im Blick behalten
Der NA-Schutz ist kein optionales Extra, sondern eine Kernkomponente jeder normgerechten Photovoltaikanlage. Bis einschließlich 30 kVA übernimmt der zertifizierte Wechselrichter die Funktion, darüber ist ein externer, zentraler NA-Schutz mit Ein-Fehler-Sicherheit Pflicht. Die Kosten hängen von Anlagengröße, Kuppelschalter und Einbauaufwand ab und lassen sich durch frühzeitige Einplanung in die Erstinstallation deutlich reduzieren.
Mit der VDE-AR-N 4105:2026-03 ab März 2026 bleibt die Regelung für Balkonkraftwerke unverändert einfach, während größere Anlagen die aktualisierten Anforderungen prüfen sollten. Die konkrete Auslegung gehört in die Hände eines eingetragenen Elektrofachbetriebs, der auch die Abstimmung mit dem Netzbetreiber übernimmt.
